Mazak toi markkinoille uuden 5-akselisen koneistuskeskuksen

Mazak CV5-700 laajentaa helposti automatisoitavien 5-akselisten koneistuskeskusten tarjontaa.

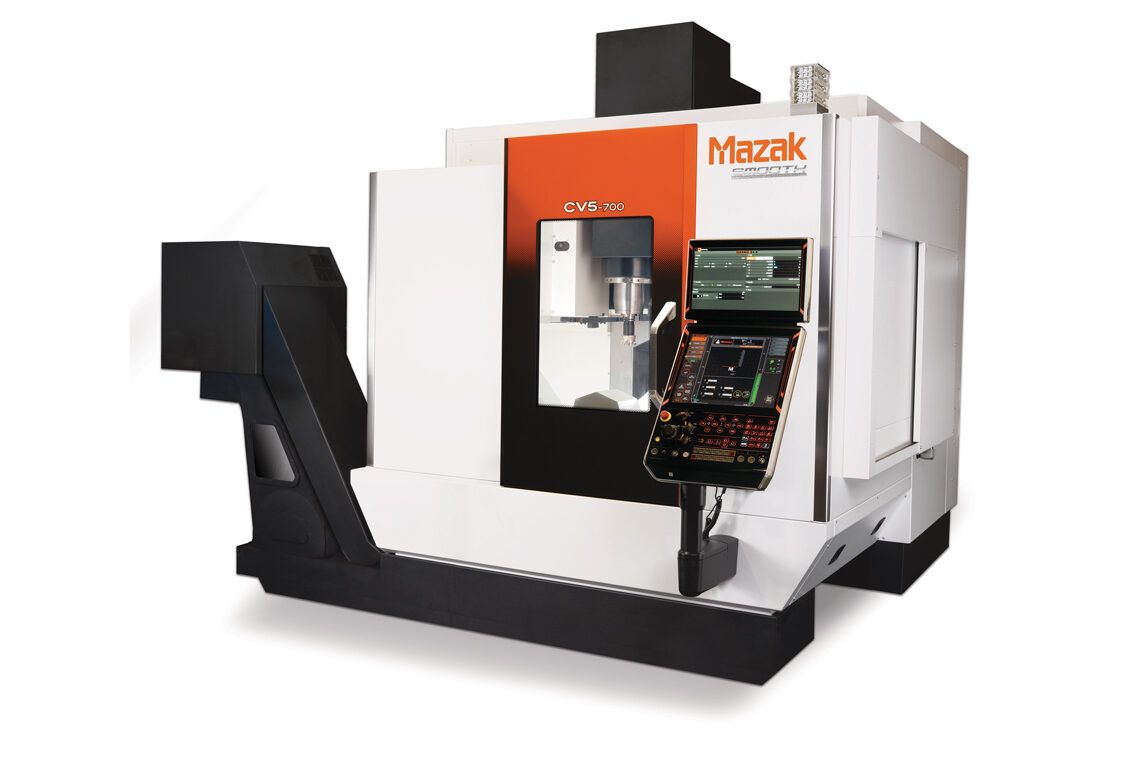

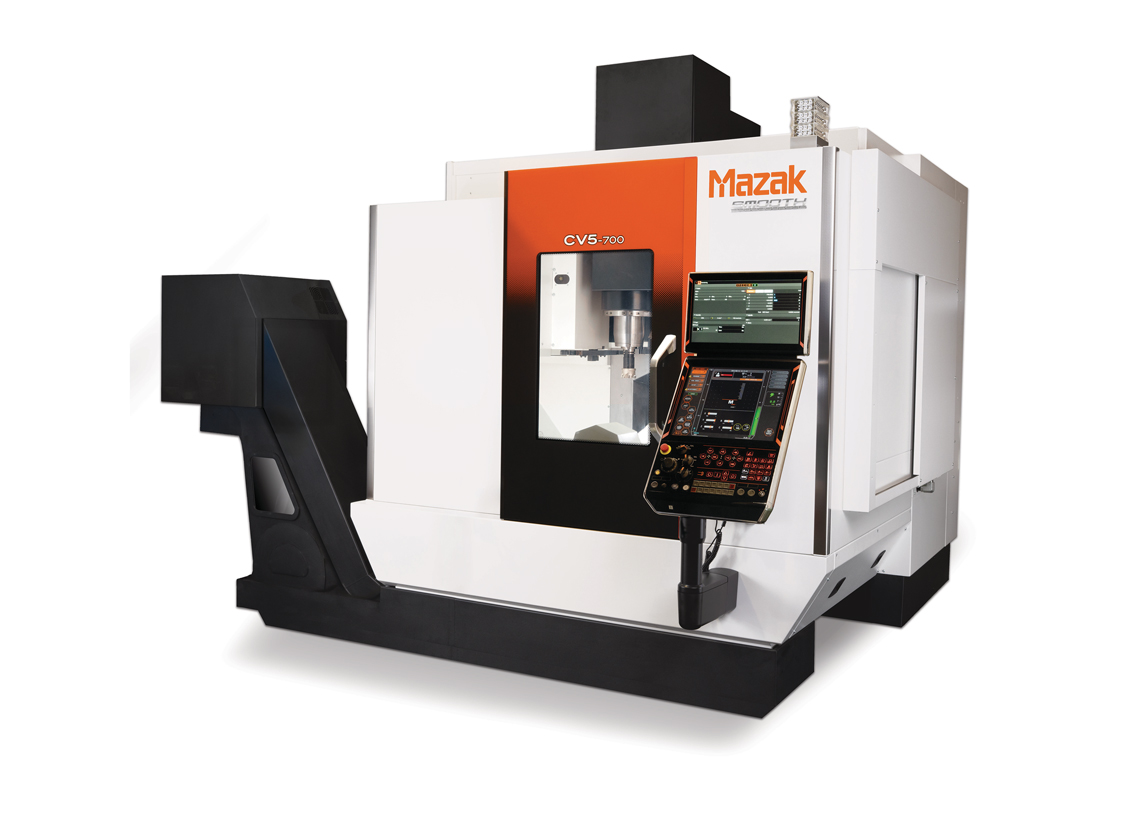

Yamazaki Mazak on tuonut markkinoille Euroopassa valmistettavan CV5-700-koneistuskeskuksen, joka on edullinen ja helposti automatisoitava ns. aloitustason 5-akselinen koneistuskeskus. Koneen CNC-ohjaus on tekoälyllä varustettu MAZATROL SmoothAi, ja myös muut tekniset ominaisuudet ovat huippuluokkaa. Mazak CV5 -koneistuskeskuksia valmistetaan nyt siis kahta erikokoista mallia: CV5-500 ja CV5-700.

Helppo automaatio
suunnittelun suuntaviivana

CV5-700-mallin runkorakenteen ansiosta konetta voidaan automatisoida ja ladata koneen sivuovesta monipuolisesti siten, että lataus käsin ja asetusten teko koneen etuovesta ovat edelleen mahdollisia.

Kehtopöytäisen peruskoneen lisäksi koneeseen on saatavilla erilaisia automaatiovaihtoehtoja:

• Mazak CP450 12-palettinen automaatiojärjestelmä

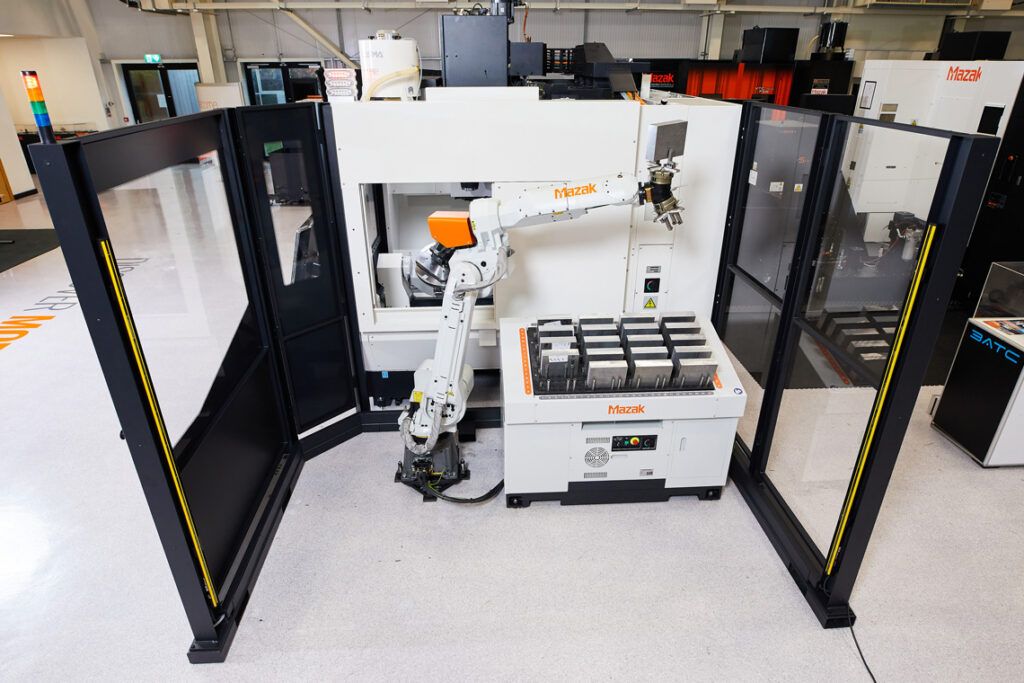

• RoboJob MA -robottisolu (OEM) kappaleenkäsittelyyn

• Hydrauliset tai pneumaattiset kiinnittimet paletille

• Robottilataus automaattisesta sivuovesta

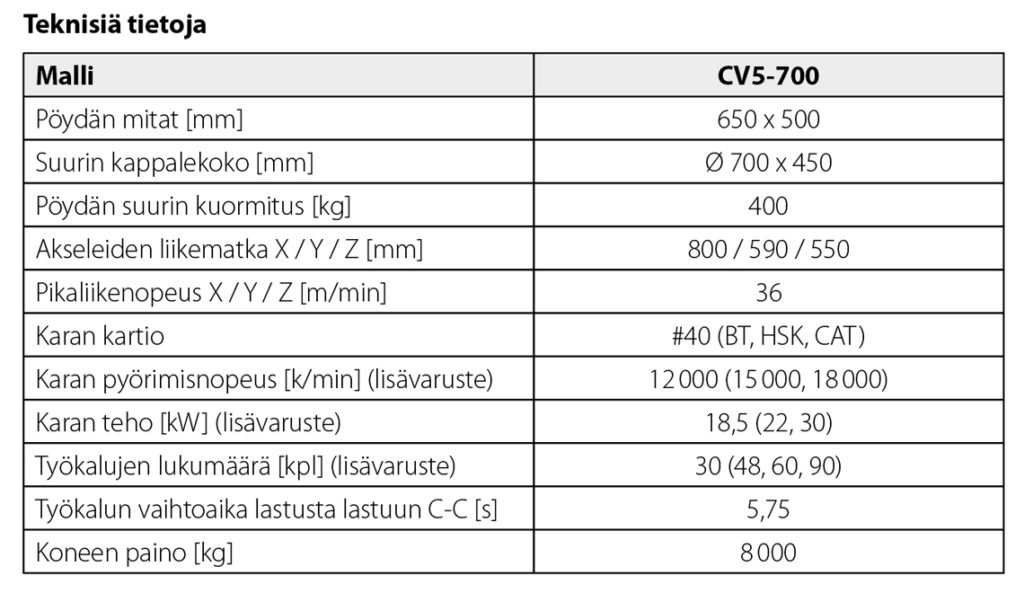

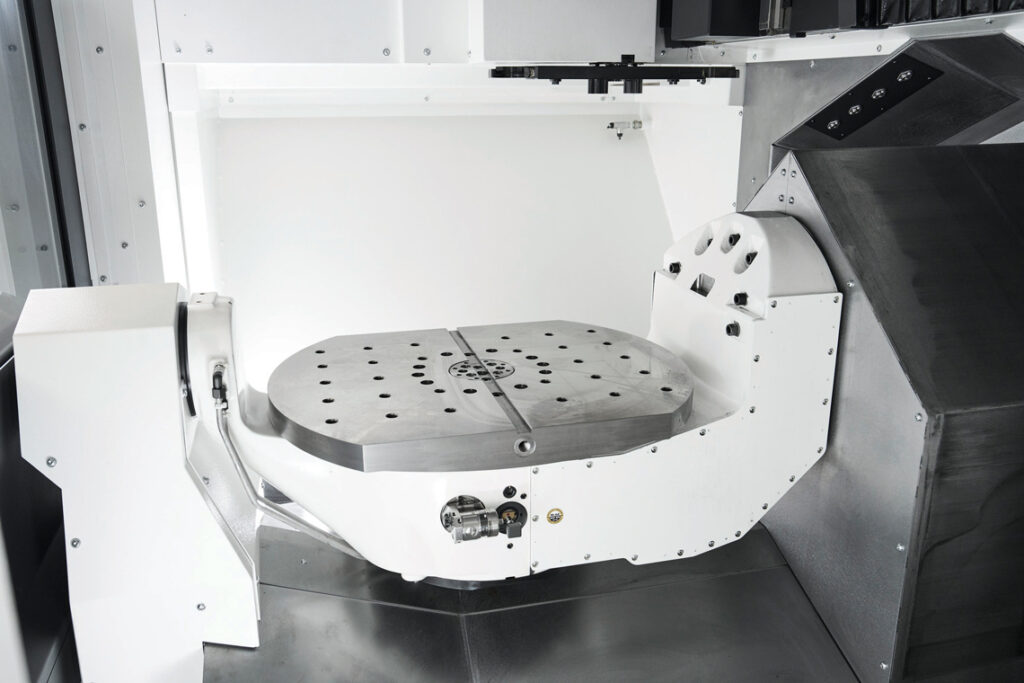

Molemmissa CV5-malleissa on monipuoliset vakiovarusteet. Koneissa on vakiona 12 000 k/min nestejäähdytetty kara, joka soveltuu monien erilaisten materiaalien tehokkaaseen koneistukseen, sekä nopea 30-paikkainen työkalunvaihtaja ja 36 m/min pikaliike- sekä syöttönopeus. Koneen pöydän tukevuuden takaa molemmista päistä tuettu rakenne. Pöytää käännetään erittäin tarkalla ja välyksettömällä Mazak Roller Gear Cam -välityksellä.

Lisävarusteena on valittavana muun muassa erilaisia karoja (15 000 tai 18 000 k/min) ja työkalumakasiineja (48–90 kpl). Lisävarusteena on saatavana myös automaattisesti työkalumakasiinista karalle vaihdettava suurnopeuskara 60 000 tai 80 000 k/min nopeudella.

SmoothAi-ohjauksella ohjelmointi
on nopeaa ja virheetöntä

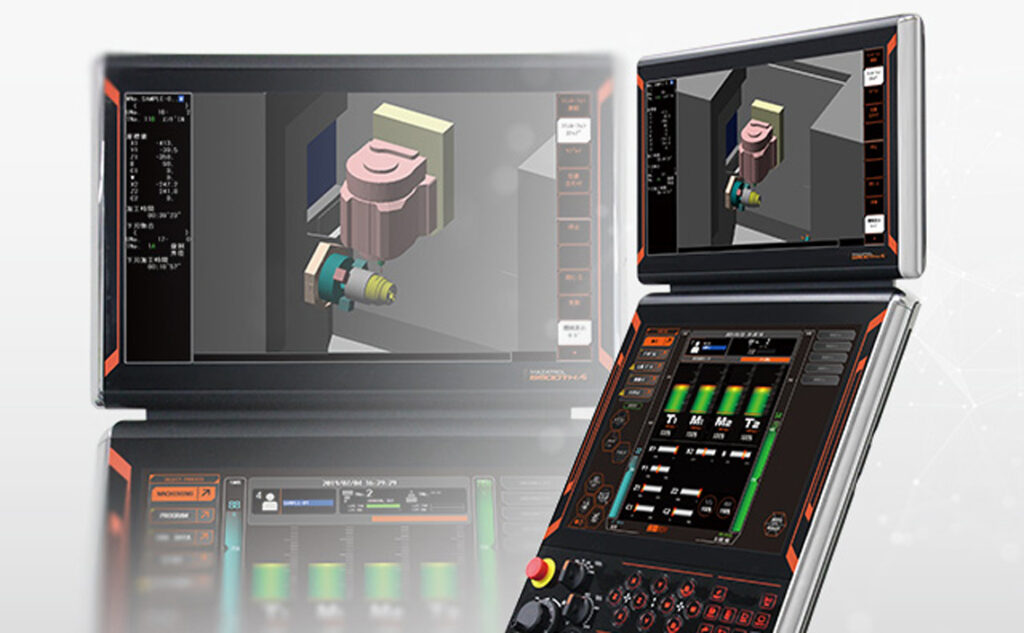

MAZATROL SmoothAi on markkinoiden ylivoimaisesti nopeimmin ohjelmoitava CNC-ohjaus varsinkin, jos käytössä on 3D-malli työstettävästä kappaleesta.

3D-Assist mahdollistaa koneistuspiirteiden tuomisen suoraan 3D-piirustuksesta; tämä sekä nopeuttaa ohjelmointia merkittävästi että vähentää virheiden määrää. 3D-assist toimii MAZATROL-ohjelmointi­tavalla ja soveltuvat 3D-mallit ovat Parasolid sekä STEP. Reaaliaikaisesti päivittyvä graafinen käyttöliittymä vähentää ohjelmointivirheiden määrää ja erittäin nopea simulointi varmistaa sen todellisen käytettävyyden tarkistuksissa.

MAZATROL SmoothAi -ohjauksen ominaisuudet:

• 19 tuuman kosketusnäyttö

• 18,5 tuuman lisänäyttö optiona esimerkiksi mittaus- tai robotti­ohjelmistoja varten (Industry 4.0)

• Digitaalinen malli (Digital Twin) työstökoneesta, esimerkiksi toimiston tietokoneelle, jossa on Mazatrol DX CAM (mallissa mukana ohjelma-, työkalu- ja kiinnitintiedot, parametrit jne.)

• 3D-solid-kappale päivittyy reaaliaikaisesti ohjelmarivejä muokattaessa (ohjelma päivittyy mallia muokattaessa dynaamisesti)

• ISO-koodiohjelmointi (G-koodi)

• Wihurin Online-palvelu (mahdollistaa Wihurin huolto- ja käyttö­koulutus­henkilöstön pääsyn asiakkaan työstö­koneen ohjaukseen etäyhteydellä)

Yamazaki Mazak tähtää energian ja ympäristön säästöön toiminnassaan

Mazakin CV5-malliston energiaa säästäviä ominaisuuksia ovat automaattinen virran poiskytkentä ja vähän energiaa kuluttava LED-valaistus. Nopeat asetusajat ja tehokas koneistus vähentävät merkittävästi energiankulutusta kappaletta kohti laskettuna. Automaattinen johteiden rasvavoitelu öljyn sijaan vähentää ympäristökuormitusta.

Koneisiin on saatavilla lisävarusteena energiankulutuksen seurantaohjelmisto (Smooth Energy Dashboard), joka mittaa energiankulutusta esimerkiksi työstettävää kappaletta tai päivää kohti. Kulutusta voidaan seurata pidemmällä aikavälillä ja raportoida tarvittaessa.

Yamazaki Mazak panostaa ympäristön suojeluun ja energian säästämiseen omilla tuotantolaitoksillaan. Yritys pyrkii suunnittelemaan valmistamansa työstökoneet sellaisiksi, että ne kuluttavat mahdollisimman vähän energiaa tuotantokäytössä loppu­asiakkaalla.
