OK-VISEn Multi-Rail-järjestelmä tuo joustavuutta ja tehokkuutta koneistustorneihin

Modulaarinen Multi-Rail-järjestelmä tarjoaa monipuoliset kiinnitys­mahdollisuudet niin yksittäiskappaleiden kuin useiden kappaleiden samanaikaiseen koneistukseen. Järjestelmän keskeinen etu on sen muunneltavuus: samaa kiinnitys­järjestelmää voidaan käyttää nopeasti erilaisille kappaleille ilman erillisten kiinnittimien suunnittelua tai valmistusta.

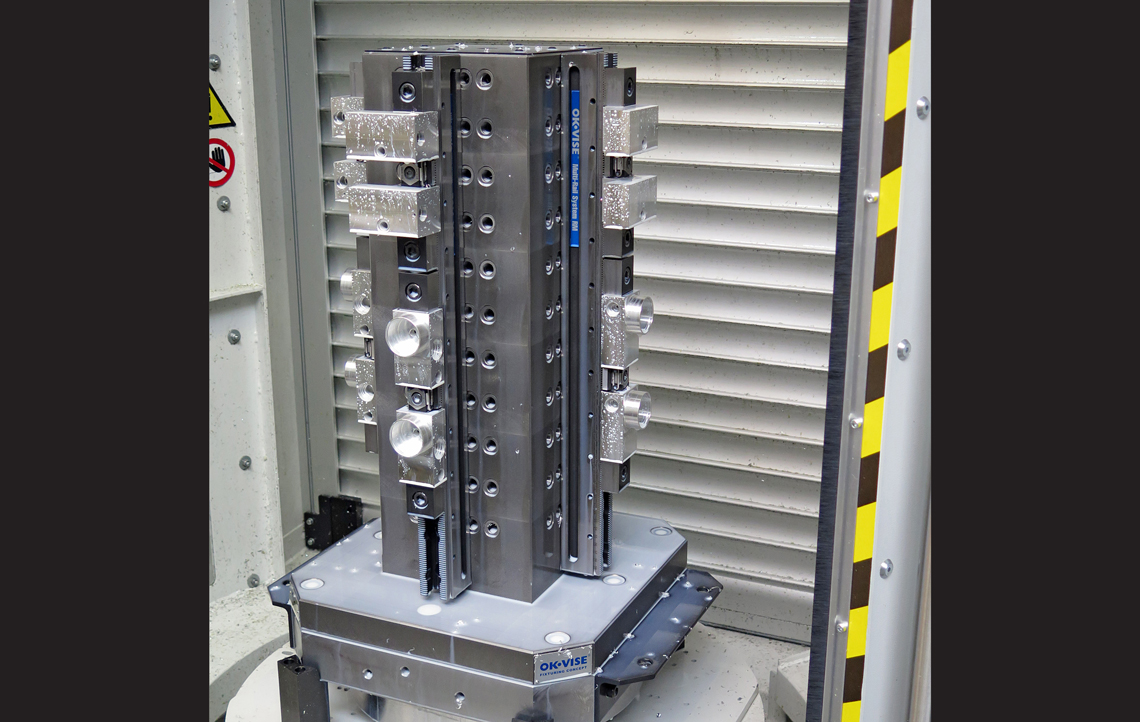

Suomalainen kiinnitystekniikan asiantuntija OK-VISE on laajentanut Multi-Rail-järjestelmäänsä uusilla ratkaisuilla, jotka tuovat lisää joustavuutta ja tehokkuutta erityisesti koneistustorneihin ja vaativiin koneistussovelluksiin.

OK-VISE tarjoaa työstökiinnittimet modernin tuotannon kasvaviin ja muuttuviin vaatimuksiin. – Palvelumme ja asiantuntemuksemme takaavat toimivat ratkaisut, jotka toimitetaan kansainvälisen kumppaniverkoston avulla, kertoo toimitusjohtaja Marko Päivähonka.

– Ratkaisuihimme kuuluu mm. alkuperäinen kiilatoiminen OK-­VISE matalakiinnitin, modulaariset kiinnitinjärjestelmät sekä komponentit räätälöityjen kiinnitysten valmistamiseen. Näiden lisäksi tar­joamme tuotteisiimme pohjautuvia automaattisen kiinnittämisen ratkaisuja, valaisee Päivä­honka.

Multi-Rail-järjestelmä joustavampaan kiinnittämiseen

Modulaarinen Multi-Rail-järjestelmä tarjoaa monipuoliset kiinnitysmahdollisuudet niin yksittäiskappaleiden kuin useiden kappaleiden samanaikaiseen koneistukseen. Järjestelmän keskeinen etu on sen muunneltavuus: samaa kiinnitysjärjestelmää voidaan käyttää nopeasti erilaisille kappaleille ilman erillisten kiinnittimien suunnittelua tai valmistusta.

OK-VISEn mukaan järjestelmä mukautuu helposti erikokoisiin ja -muotoisiin kappaleisiin, ja komponentit voidaan nopeasti konfiguroida uudelleen uusiin sovelluksiin. Tämä vähentää kiinnittimien hankintakustannuksia ja lisää tuotannon joustavuutta erityisesti pienissä ja keskisuurissa sarjoissa.

Monikiinnitys parantaa koneiden käyttöastetta

Multi-Rail mahdollistaa monikiinnityksen, jossa useita kappaleita voidaan koneistaa yhdellä asetuksella samanaikaisesti. Tämä pienentää kappalekohtaista jaksoaikaa ja parantaa koneiden käyttöastetta.

Järjestelmä soveltuu myös yksittäiskappaleiden koneistukseen, mikä tekee siitä joustavan ratkaisun vaihteleviin tuotantotarpeisiin.

Multi-Rail on yhteensopiva erilaisten kiinnitysalustojen kanssa, kuten T-ura-, taso- ja reikälevypöytien kanssa. Järjestelmä on saatavissa kolmessa kokoluokassa: matala RL, yleiskäyttöinen RM ja raskaaseen käyttöön tarkoitettu RH.

Suuri puristusvoima kompaktissa rakenteessa

OK-Visen matalakiinnitinteknologia ja kiskojen jyrkkä hammastusprofiili mahdollistavat suuren puristusvoiman kompaktissa rakenteessa. Järjestelmä kykenee jopa 10 tonnin puristusvoimaan ja parhaimmillaan noin 10 mikronin tarkkuuteen.

Rakenteen ansiosta kappale voidaan koneistaa kolmelta sivulta yhdellä kiinnityksellä, mikä vähentää asetusten määrää ja nopeuttaa tuotantoa.

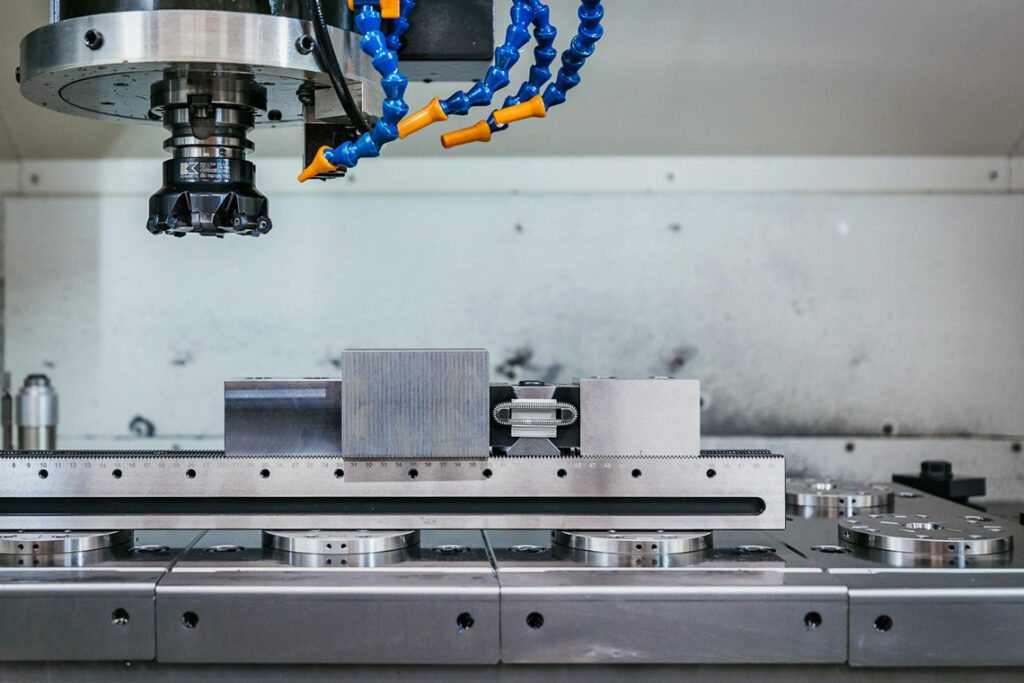

Peruskisko toimii järjestelmän perustana

Multi-Rail-järjestelmän peruskisko toimii vakaana alustana erilaisille kiinnitysmoduuleille, kuten kiinnittimille, vasteille, korotuspaloille ja sivuohjaimille. Sen tehtävä on tehdä kiinnityksestä toistettavaa: samaa alustaa voidaan käyttää eri kappaleille vaihtamalla ja sijoittamalla moduuleja uudelleen.

Jyrkkä hammastusprofiili mahdollistaa puristusvoiman tehokkaan hyödyntämisen ja varmistaa tasaisen tarkkuuden kaikissa sovelluksissa.

RM-koon kiskon keskeisiä ominaisuuksia ovat:

• yhteensopivuus D- ja B-sarjan kiinnitysmoduulien kanssa

• maksimipuristusvoima jopa 6 tonnia

• hammastusjako 2,5 mm

• saatavilla pituuksina 100–850 mm

• profiilikoko 44 × 50 mm

• tarkkuus ±0,01 mm RM-700-kokoon asti

Perinteiseen koneruuvipuristimeen verrattuna kiskopohjainen monikiinnitys hyödyntää koneen pöytä- tai tornipinta-alaa tehokkaammin. Tämä on erityisen tärkeää, kun samassa asetuksessa halutaan koneistaa useita kappaleita tai kun kappaleet vaihtuvat usein. ­Modulaarinen rakenne vähentää tarvetta suunnitella ja valmistaa erillisiä kappalekohtaisia kiinnittimiä.

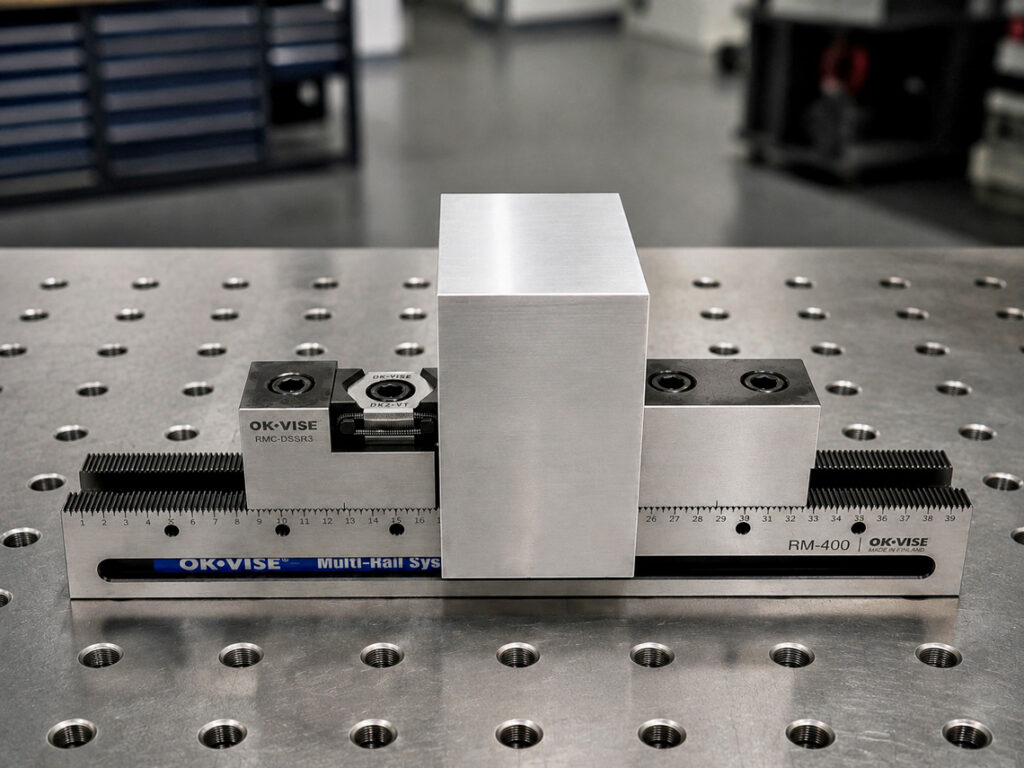

Uusi RMC-DSSR3 korkea kiinnitin täydentää valikoimaa

OK-VISE® on tuonut Multi-Rail-järjestelmään myös uuden RMC-­DSSR3 korkean kiinnitinyksikön, joka perustuu yrityksen tunnettuun matalaprofiiliseen kiilakiinnitintekniikkaan.

RMC-DSSR3 on suunniteltu erityisesti sovelluksiin, joissa työkappaletta halutaan tukea korkeampaa tai muuten vaaditaan suurempaa kiinnityskorkeutta.

Kiinnitinyksikössä yhdistyvät sileät ja hammastetut leuat, joiden avulla saavutetaan sekä hyvä pito että työkappaleen pinnan ­suo­jaus.

Korotettu rakenne helpottaa kappaleiden lastaamista ja parantaa työkalun ulottuvuutta erityisesti vaativissa koneistussovelluksissa. Modulaarinen rakenne mahdollistaa myös nopeat asetusten muutokset erilaisille kappaleille.

OK-Visen mukaan uusi korkea kiinnitin täydentää entisestään Multi-Rail-järjestelmän käyttömahdollisuuksia erilaisissa tuotannoissa.
