Helppoa kierteen valmistusta C.P.T Tool Wizard -ohjelmistolla

Kuva 1.

Suomen Terätuonnin edustuksiin kuuluva C.P.T on tehnyt verkkosivuilleen erittäin yksinkertaisen, mutta toimivan ohjelmiston kierteiden valmistamista helpottaakseen. Ohjelmistossa on erilliset osiot jyrsinnälle ja sorvaukselle ja sen avulla saa valmiin ehdotuksen sopivista työkaluista sekä yleisimpiin ohjauksiin testatusti toimivan ohjelman. Näillä tiedoilla oikeanlaisen työkalun hankinta Suomen Terätuonnilta – sekä sen ohjelmointi – on äärimmäisen yksinkertaista ja turvallista.

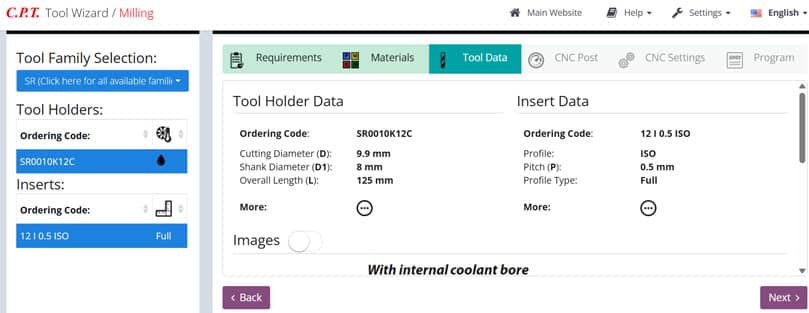

Ohjelmiston linkki on löydettävissä helposti Suomen Terätuonnin suomenteratuonti.fi-verkkosivuilta päämiehet-osiosta. Sieltä kun klikkaa ohjelman etusivulle, niin ensimmäisenä kannattaa valita kieli englanniksi, mikäli saksa ei ole hallussa. Sen jälkeen sitten vain joko sorvaus- tai jyrsinohjelmiston valinta. Ohjelman auettua tulee antaa valikkojen avulla kierteiden perustiedot, kuten halkaisija, nousu, pituus yms. Sen jälkeen seuraavassa osiossa valitaan materiaali, niin saadaan auki kuvan 1 mukainen välilehti.

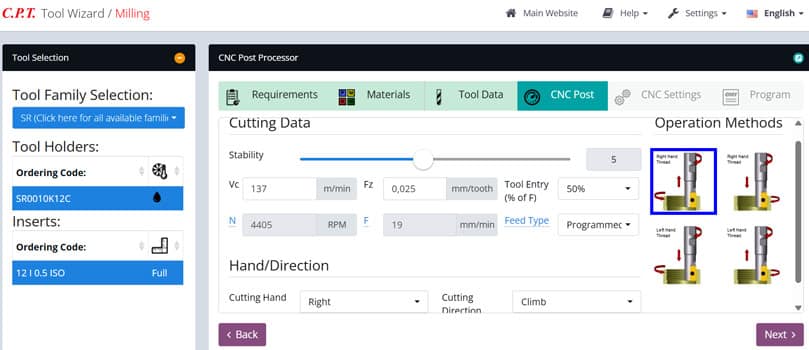

Kuvan 1 osion vasemmassa reunassa on valikko, josta voi valita työkalun tuoteperheen ja sen erilaiset variantit. Valitsin esimerkkitapaukseeni M12x0,5 kierrereiän jyrsinnän, niin vaihtoehtoja oli vain kolme erilaista. Keskellä näyttöä on työkalun perustiedot ja alaspäin vierittämällä saa mittakuvan näkyviin. Tästä jatkettaessa mennään kuvan 2 mukaiselle CNC Post Processor -välilehdelle. Sieltä saa oletuksena kaiken tarpeellisen kierteen valmistukseen. Stability-kohdasta palloa liu’uttamalla voi valita suuremmat työstöarvot tai sitten jos kierteen laatu ja prosessin luotettavuus on ensisijainen asia, niin vastakkaiseen suuntaan, jolloin työstöarvot pienenevät. Lisäksi työstöarvoja voi muuttaa ihan manuaalisestikin, mutta 90 % tapauksista menee parhaiten ihan ohjelmiston antamilla standardiarvoilla.

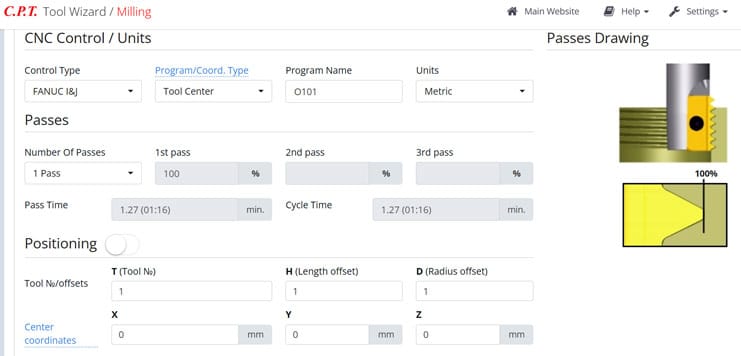

Näiden perustietojen jälkeen ­aukeaa vielä CNC Settings -välilehti, jossa valitaan muutamia ohjelmaan liittyviä, kuvan 3 mukaisia, parametrejä. Olennaisimpana koneen ohjaus (control type), jolle prosessia ollaan ohjelmoimassa. Valikosta löytyy yleisimpien työstökeskusten ohjauksien lisäksi myös mahdollisuus tehdä ohjelma pyörivillä työkaluilla varustetuille sorvauskeskuksille. Program / Coord. type -valikosta valitaan, ohjelmoidaanko työkalun keskiötä vai käytetäänkö säteenkompensointia ja ohjelmoidaan leikkuusärmän liikerataa. Käytettäessä säteenkompensointia ohjelma tekee automaattisesti kierteenjyrsintäohjelmasta aliohjelman ja pääohjelmaan tarvittavan G-koodin. Koodiin on helppo muokata kierteiden X-, Y-koordinaatit kierteiden sijainnin mukaan. Samalla ohjelmistosta näkee kierteen koneistusajan, eli eri työvälineiden ja strategioiden vertaaminen on helppoa. ­Tämä helpottaa myös merkittävästi esimerkiksi tarjouslaskentaa, jos on iso sarja, jossa sorvataan tai jyrsitään paljon kierrereikiä. Näiden valintojen jälkeen saat valmiin, käyttökelpoisen ohjelman kierteen valmistukseen kyseisillä työvälineillä.

C.P.T. Tool Wizard -ohjelmiston yksi tärkeimpiä, huomion arvoisia seikkoja on ohjelmien toimivuus myös käytännön työssä. Halusimme saada riittävän monelta asiakkaalta eri työstökoneen ohjauksilla palautetta ohjelmien käytettävyydestä ja vasta sen jälkeen laajemmin markkinoida tätä yleiseen käyttöön. Palaute on ollut erittäin positiivista, joten uskallammekin nyt suositella ohjelmistoa luotettavaksi aputyökaluksi jokaiselle konepajalle. Ohjelman käyttö ei vaadi minkäänlaista rekisteröitymistä tai omien tietojen syöttöä, mikä tekee käytöstä erittäin vaivattoman.
